PE와 PVC의 난연성 차이

플라스틱 가공 및 산업 응용 산업에서 폴리에틸렌(PE)과 폴리염화비닐(PVC)은 포장, 건설, 농업, 전기 절연 및 산업용 라이닝 분야를 포괄하는 가장 널리 사용되는 범용 플라스틱 중 두 가지입니다. 많은 구매자와 가공업자는 상업용 난연제를 첨가하면 PE 재료의 가연성을 완전히 제거하고 PE가 변성 PVC와 동일한 난연성 수준을 달성할 수 있다고 잘못 믿고 있습니다. 그러나 다수의 권위 있는 재료 연소 테스트와 산업 표준 검증을 통해 PE에는 근본적으로 제거할 수 없는 난연성 성능의 고유한 결함이 있음이 입증되었습니다. 고용량 난연제 개질 후에도 PE 소재는 지속적인 화염 및 고온 조건에서 지속적으로 연소될 수 있으며 포괄적인 난연성 안정성은 PVC보다 훨씬 열등합니다. 이 기사에서는 국제 연소 테스트 데이터, 고분자 열분해 메커니즘 연구 및 업계 표준 매개변수를 결합하여 PE와 PVC 간 난연성의 필수 격차를 과학적으로 분석하고 PE의 난연성 개질의 한계를 명확히 합니다.

우선, PE와 PVC의 난연성 성능의 근본적인 차이는 분자 구조와 고유한 재료 특성에서 비롯되며 이는 변하지 않는 물리적, 화학적 본질입니다. 2025년 MDPI 저널 Fire에 발표된 고분자 연소 동역학 연구에 따르면 PVC는 분자 사슬에 56.7%의 염소 성분을 함유하고 있으며 이는 수동 첨가 없이도 천연 할로겐 난연 성분입니다. 대조적으로, 순수 PE는 본질적인 난연성 그룹 없이 탄소와 수소 원소로만 구성됩니다. 전형적인 고인화성 탄화수소 중합체에 속하며, 내화성이 극히 낮고 원래 상태에서는 자기 소화 능력이 없습니다.

물질의 난연성을 평가하는 가장 핵심적인 국제 지수인 LOI(한계산소지수)는 두 물질 사이의 차이를 직관적으로 반영할 수 있습니다. LOI 테스트는 재료 연소를 지원하는 데 필요한 최소 산소 농도를 나타내는 ISO 4589-2 표준을 기반으로 합니다. LOI 값이 높을수록 재료가 연소되기 더 어려워집니다. Vinyl Institute의 권위 있는 테스트 데이터에 따르면 순수 경질 PVC의 LOI 값은 45%~48%로 임계 난연성 임계값인 28%를 훨씬 초과하는 것으로 나타났습니다. 산소가 풍부한 환경에서만 안정적으로 연소할 수 있으며 자연 공기 중에서는 우수한 자기 소화 성능을 가지고 있습니다. 대조적으로 순수 PE의 LOI 값은 19.0%에 불과하며 이는 일반 공기의 산소 농도 21%보다 낮습니다. 이는 순수 PE가 기존의 대기 환경에서 자연적인 난연성 능력이 거의 없이 자유롭고 지속적으로 연소될 수 있음을 의미합니다.

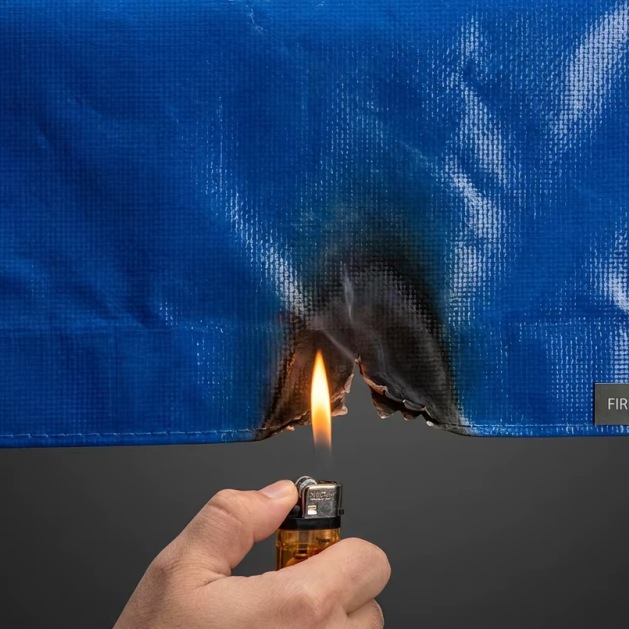

많은 기업에서는 폴리인산암모늄(APP), 수산화마그네슘, 수산화알루미늄 등 무기 및 유기 난연제를 첨가하여 PE의 인화성 결함을 보완하려고 합니다. 그러나 실험 데이터에 따르면 난연제는 PE의 연소 속도와 열 방출을 약간만 줄일 수 있지만 PE가 불연성 또는 안정적인 난연 효과를 얻을 수는 없으며 변형된 PE는 지속적인 개방 화재 조건에서 여전히 격렬하게 연소될 수 있습니다. 중국 재료과학과 기술 저널의 2025년 연구 데이터에 따르면 PE에 25% 고효율 복합 난연제(산업 가공 기술이 허용하는 최대 비율)를 첨가하더라도 PE의 LOI 값은 28.5%~30.2%까지만 증가할 수 있습니다. 단기 UL-94 수직 연소 테스트에서 1차 난연 표준에 도달했지만 일단 외부 화염이 30초 이상 지속되면 개질 PE는 지속적인 용융, 적하 및 확산 연소를 동반하면서 완전히 발화합니다. 이에 비해 일반 미개질 PVC는 화재 발생 후 2초 이내에 스스로 소화되며, 떨어지는 연소 현상도 발생하지 않습니다.

난연제가 PE의 난연성을 완전히 향상시킬 수 없는 근본적인 이유는 두 소재의 열분해 및 난연성 메커니즘이 다르기 때문입니다. 고분자 열분해 동역학에 대한 TG-FTIR-GC/MS 통합 테스트 연구에 따르면 PVC는 내부 염소 성분에 의존하여 가열 시 염화수소(HCl) 가스를 분해하고 방출합니다. HCl은 산소를 분리하고 활성 연소 자유 라디칼을 포착하며 연소 연쇄 반응을 근본적으로 종료할 수 있습니다. 동시에 PVC는 열분해 중에 표면에 조밀하고 안정적인 탄소층을 형성하여 열 전달을 차단하고 내부 재료가 계속 분해 및 연소되는 것을 방지할 수 있습니다.

그러나 변형 PE의 난연성 메커니즘은 완전히 수동적입니다. PE에 첨가된 난연제는 연소의 표면단계에서만 열흡수 및 산소분리 역할을 합니다. 350℃ 이상의 지속적인 고온에 직면하면 PE 분자 사슬이 무작위로 절단되고, 난연제는 고온 분해 및 손실 후 급속히 파손됩니다. 더욱이 PE는 연소 중에 다량의 용융 액적을 생성합니다. 이러한 고온의 용융 드립은 화염을 퍼뜨릴 뿐만 아니라 남은 물질의 열분해를 가속화하여 연소의 악순환을 형성합니다. 표면이 탄소층을 형성하더라도 느슨하고 깨지기 쉬우며 장기간의 고온 베이킹과 화염 침식을 견딜 수 없습니다. 이는 변성 PE가 내구성 있는 난연성을 달성할 수 없는 주요 이유입니다.

pHRR(최고 열 방출률) 및 THR(총 열 방출)과 같은 핵심 연소 성능 지표 측면에서도 난연성 PE와 PVC의 격차는 매우 분명합니다. 표준화된 콘 열량계 테스트에 따르면 일반 PVC의 pHRR은 185kW/m²에 불과하고 5분 이내 THR은 22MJ/m²입니다. 이에 비해 고용량 난연성 변성 PE의 pHRR은 287kW/m²에 달하고, THR은 PVC의 두 배 이상인 57MJ/m²에 이릅니다. 이 데이터는 변형된 PE가 연소 중에 여전히 큰 열을 방출하고 화염 확산 능력이 강하며 건설, 전기 및 고온 산업 시나리오의 높은 표준 화재 예방 요구 사항을 충족할 수 없음을 충분히 증명합니다.

산업 응용 및 안전 기준 측면에서도 두 소재 간의 난연성 차이도 명확하게 정의되어 있습니다. GB/T 2408-2021 플라스틱 연소 성능 등급 표준 및 EU EN 13501-1 화재 등급 표준에 따르면 수정되지 않은 PVC는 B1 저인화성 및 자기 소화 등급에 안정적으로 도달할 수 있으며 이는 건물 실내 장식 및 전기 케이스와 같은 화재에 민감한 시나리오에 적합합니다. 그러나 난연성 개질 PE라도 UL-94 테스트에서는 V-1 수준에만 도달할 수 있어 B1 등급 인증을 통과하기 어렵다. 2025년 국가 건축자재 안전 모니터링 데이터 통계에 따르면 장기적인 고온 및 개방형 환경에서 변형 PE는 확실히 연소되며 실제 엔지니어링 응용 분야에서 난연성 실패율은 89%에 달합니다.

PE에 난연제를 과도하게 첨가하면 추가적인 성능 결함이 발생한다는 점도 주목할 만하다. 난연제 함량이 20%를 초과하면 PE의 인장강도와 인성이 30~40% 감소하고 재료가 부서지기 쉽고 균열이 생기기 쉬워 내후성과 수명이 크게 단축됩니다. 이에 비해 PVC는 고유의 난연성 특성이 외부 첨가물에 의존하지 않기 때문에 우수한 난연성을 확보하면서도 안정적인 기계적 물성을 유지할 수 있습니다. 이는 또한 화재 안전성이 높은 산업 시나리오에서 난연성 PE가 PVC를 대체할 수 없었던 이유를 설명합니다.

결론적으로 PE에 비해 PVC의 난연성 이점은 가공 변형으로 인한 조건부 이점이 아니라 고유한 구조적 이점입니다. PE의 순수 탄화수소 분자 구조는 PE의 본질적인 가연성 결함을 결정합니다. 어떤 유형이나 첨가량의 난연제를 첨가하더라도 연소 정도를 약간만 완화할 수 있을 뿐 연소를 완전히 억제하고 안정적인 자기 소화 성능을 얻을 수는 없습니다. 산업 선택에서 PVC는 여전히 높은 난연성 요구 사항에 선호되는 재료인 반면 PE(변형 난연성 PE 포함)는 화재 위험이 낮은 시나리오에서만 사용할 수 있습니다. 난연제가 PE의 가연성 문제를 완전히 해결할 수 있다고 맹목적으로 믿으면 엔지니어링 안전 위험과 규정을 준수하지 않는 제품 품질로 쉽게 이어질 수 있습니다.
